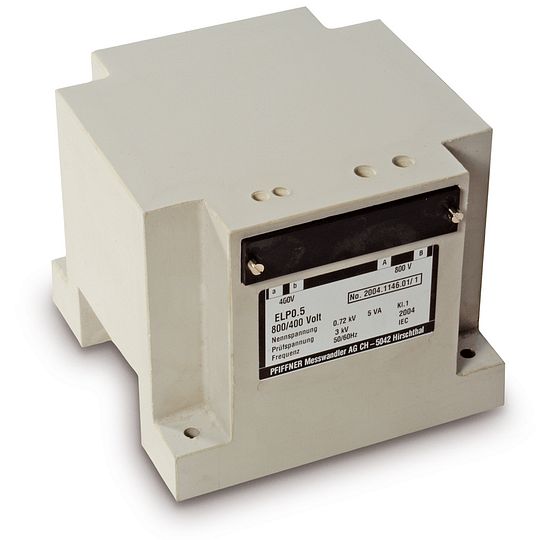

Voltage transformer ELP
![](/fileadmin/_processed_/1/b/csm_ELP_product_image_Produktbild_02f6259825.jpg)
- Moulded in Polyurethane
- Compact design
- Tropic-proof
- Primary & secondary windings can be executed with taps
- Class 0.2 possible
- Standard: IEC/EN 61869-3
- Official calibration possible
Specifications and Downloads
Technical Specifications
ELP 0.5
![](/fileadmin/_processed_/f/e/csm_TKB1_ELP0.5_drawing_Massbild_37d224a199.png)
ELP 1.0
![](/fileadmin/_processed_/1/3/csm_ELP1.0_drawing_Massbild_1b5a36c9c2.png)
ELP 1.5
![](/fileadmin/_processed_/9/6/csm_ELP1.5_drawing_Massbild_3c1051cda9.png)
Technical data
Highest operating voltage | 0.72 kV |
Test voltage | 3.0 kV |
Frequency | 50/60 Hz |
Primary voltage | 48...720 V |
Secondary voltage | 7...380 V |
