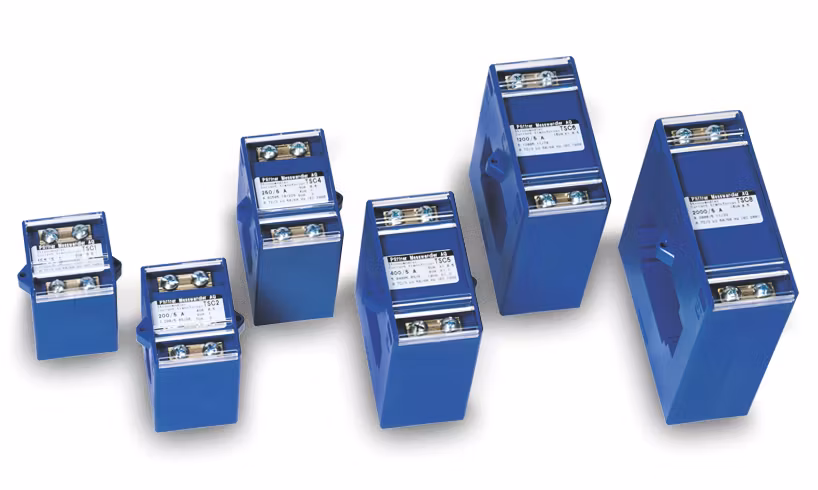

Current transformer TSC
TSC are economical current transformer in polycarbonate / ABS shell design with an integrated busbar fixation.
![](/fileadmin/_processed_/7/e/csm_TSC_product_image_Produktbild_3dbd192735.jpg)
- Ring core CT

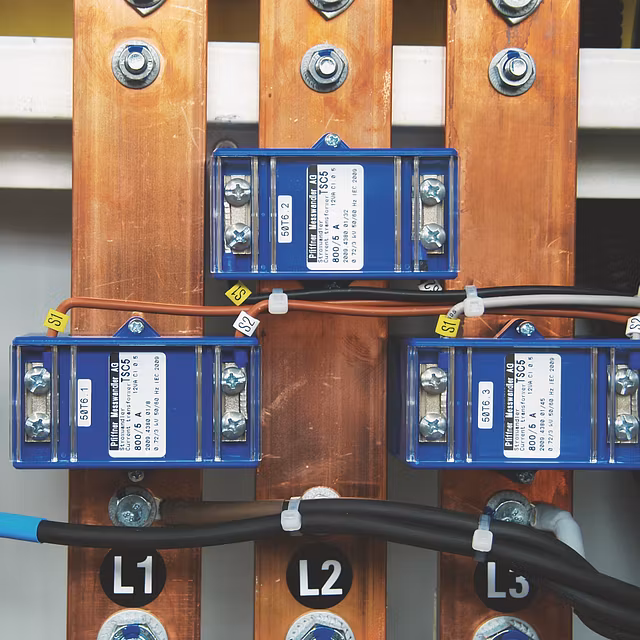

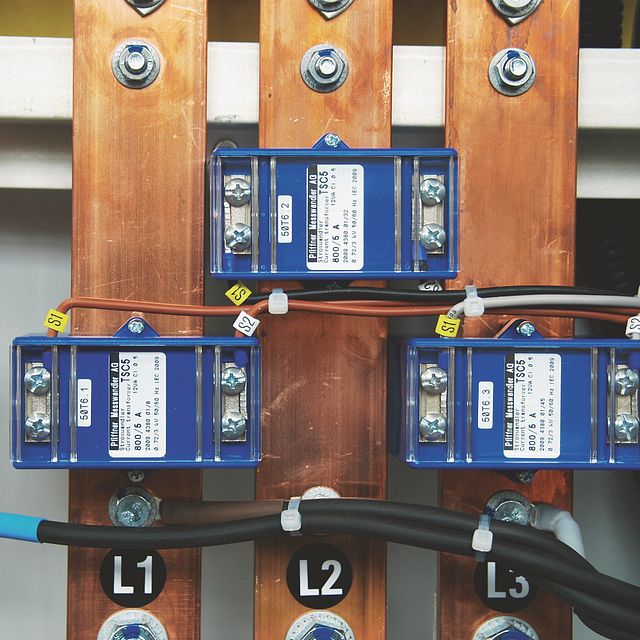

- Busbar fastening clamps are integrated
- Sealable secondary terminals
- Primary current up to 2'000 A
- Standard: IEC EN 61869-2
- Official calibration possible
Specifications and Downloads
Technical Specifications
TSC1
![](/fileadmin/_processed_/0/d/csm_TSC1_drawing_Massbild_73d15cccb3.png)

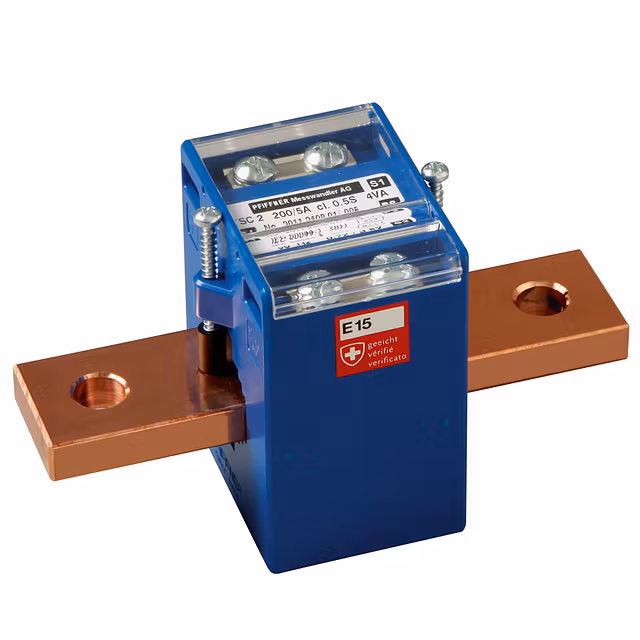

TSC2
![](/fileadmin/_processed_/f/4/csm_TSC2_drawing_Massbild_b9c2663d50.png)
TSC4
![](/fileadmin/_processed_/1/b/csm_TSC4_drawing_Massbild_8939bd0247.png)
TSC5
![](/fileadmin/_processed_/9/0/csm_TSC5_drawing_Massbild_f7c6a3fee1.png)
TSC6
![](/fileadmin/_processed_/4/b/csm_TSC6_drawing_Massbild_67c9c3e395.png)
TSC8
![](/fileadmin/_processed_/a/f/csm_TSC8_drawing_Massbild_cb154f7d86.png)
Technical data
Highest operating voltage | 0.72 kV |
Test voltage | 3.0 kV |
Frequency | 50/60 Hz |
Conitnuous thermal current | 100 % Ipr |
Short-time thermal current | 60 Ipr 1s |
