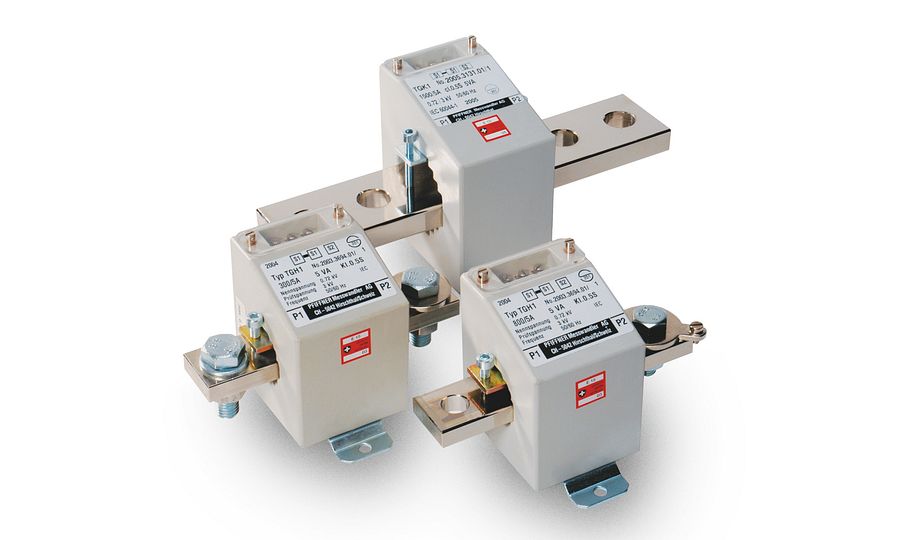

Transformador de corrente TGH / TGK
O transformador de corrente multi-faixa com carga nominal de 5 VA e classe de precisão 0,5 S é qualificado para medição eletrônica. Devido à faixa de medição estendida, toda a faixa de 100 a 1500 A pode ser coberta por 3 transformadores Courant com as relações de 300/5, 800/5 e 1500/5 A. Esses transformadores são aplicados como tipo barramento e CTs plug-in também.
![](/fileadmin/_processed_/f/b/csm_TGH_TGK_product_image_Produktbild_e6a50e399c.jpg)
- Projeto de resina fundida de poliuretano
- Para maiores demandas mecânicas e físicas
- Grande faixa de medição até a classe de precisão 0,2 S
- A barra primária é desmontável
- Calibração oficial possível
Especificações e downloads
Especificações técnicas
Dados técnicos
Tensão operacional mais alta | 0,72 kV |
Tensão de teste | 3,0 kV |
Frequência | 50/60 Hz |
Corrente térmica contínua | 120 % Ipr |
Corrente térmica de curta duração | 60 Ipr 1s |

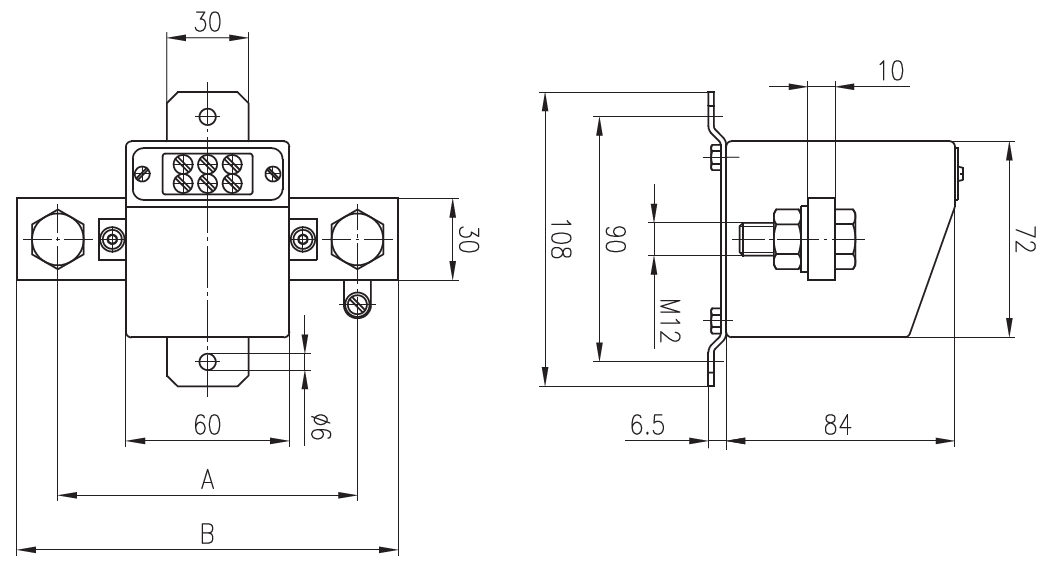

TGH1
![](/fileadmin/_processed_/e/9/csm_TGH_drawing_Massbild_14b86dd34f.png)

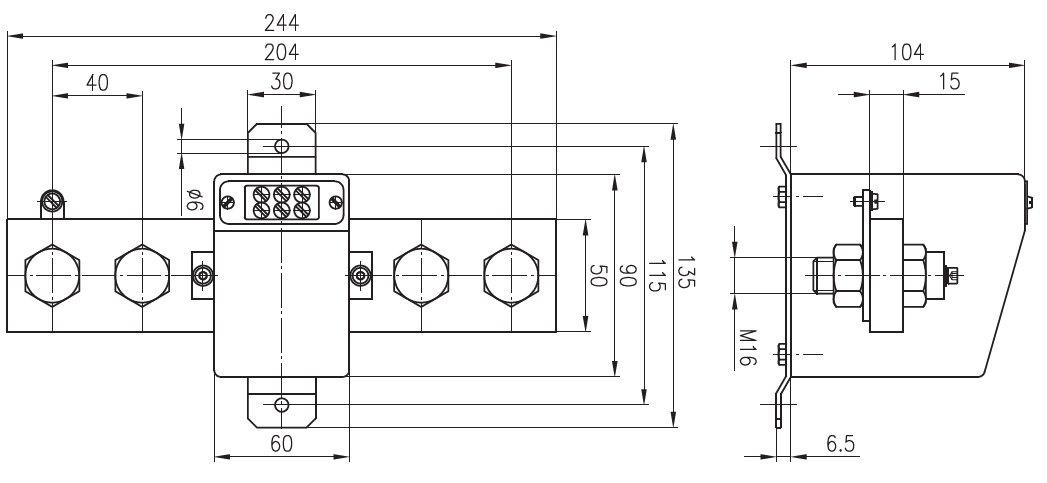

TGK1
![](/fileadmin/_processed_/2/f/csm_TGK_drawing_Massbild_4e9aca18a5.png)
