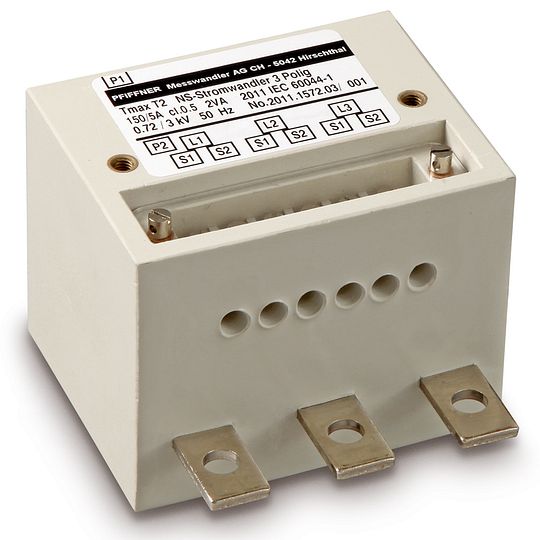

Stromwandler TMAX
Der TMAX wurde für den TMAX-Leistungsschalter entwickelt.

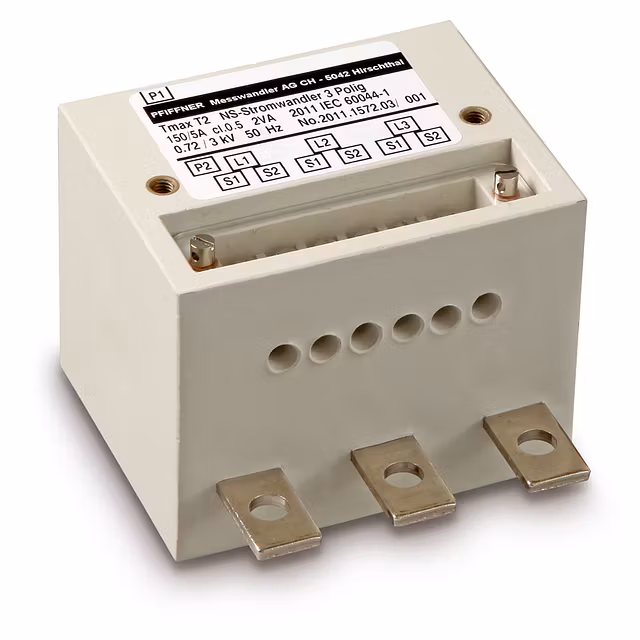

![](/fileadmin/_processed_/c/f/csm_TMAXT2_product_image_Produktbild_a500d8aac1.jpg)
- Stromwandler für Kompaktleistungsschalter
- Dreiphasige Ausführung
- Vergossen in Polyurethan
- Minimaler Platzbedarf
- Einfache Installation
- Norm: IEC/EN 61869-2
- Offizielle Kalibrierung möglich
Spezifikationen und Downloads
Technische Spezifikationen
Technische Spezifikationen
Höchste Betriebsspannung | 0.72 kV |
Prüfspannung | 3.0 kV |
Frequenz | 50/60 Hz |
Thermischer Dauerstrom T2/T3/T4 | 120 % Ipr |
Thermischer Dauerstrom T5/T6 | 105 % lpr |
Thermischer Grenzstrom | 60 Ipr 1s |

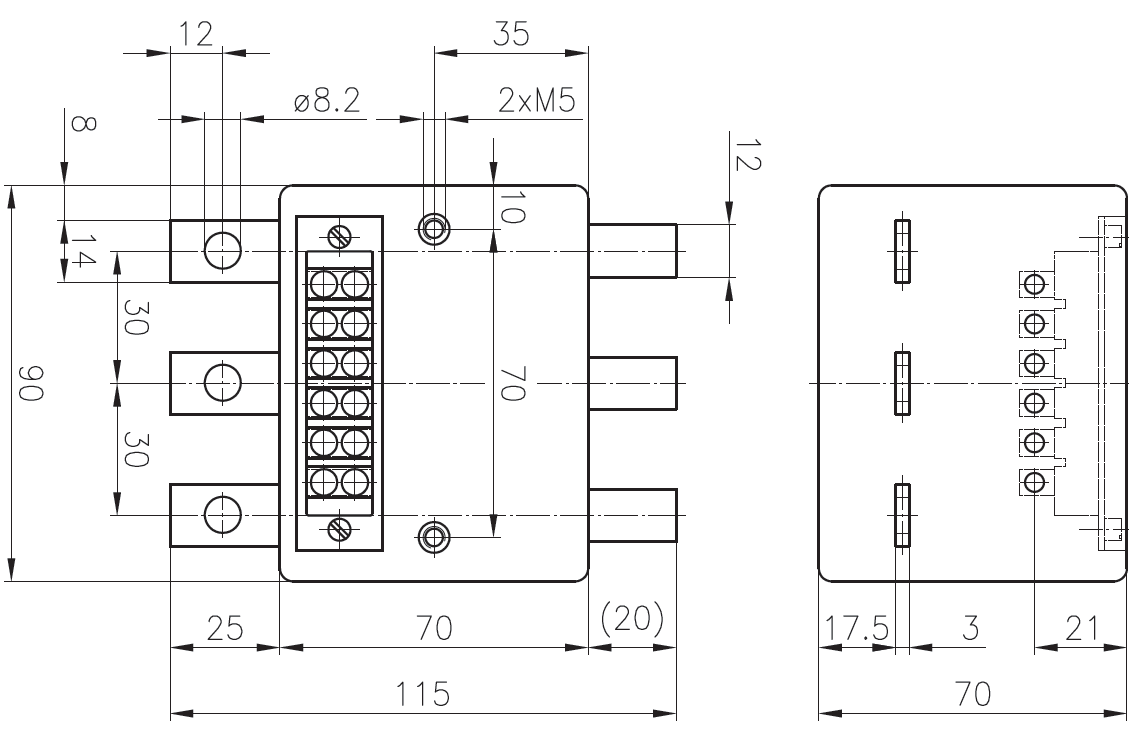

TMAX T2 3-phasig
![](/fileadmin/_processed_/2/5/csm_TMAXT2_3-phased_drawing_3-phasig_Massbild_6538f5f37a.png)

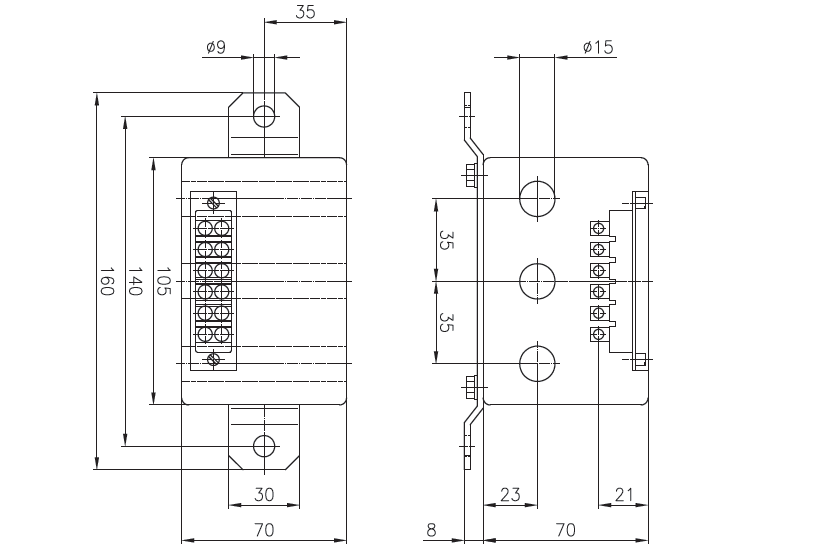

TMAX T3/T4 3-phasig
![](/fileadmin/_processed_/e/6/csm_TMAXT3_T4_3-phased_drawing_3-phasig_Massbild_0390e5d864.png)

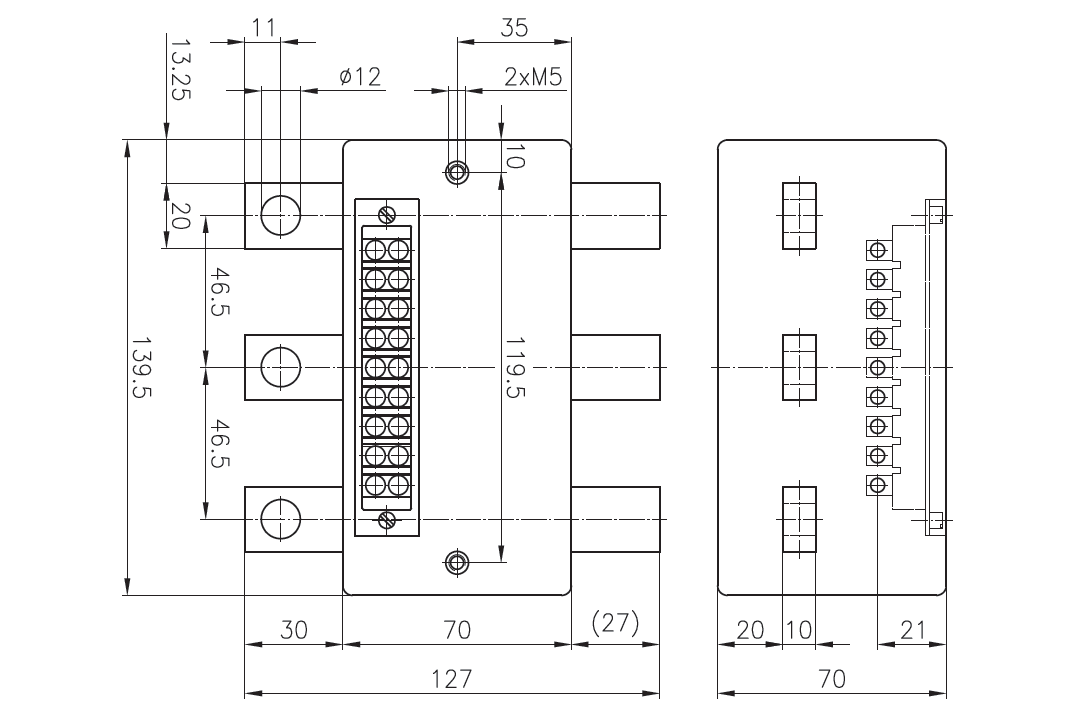

TMAX T5 3-phasig
![](/fileadmin/_processed_/c/f/csm_TMAXT5_3-phased_drawing_3-phasig_Massbild_d6c5e03dc1.png)

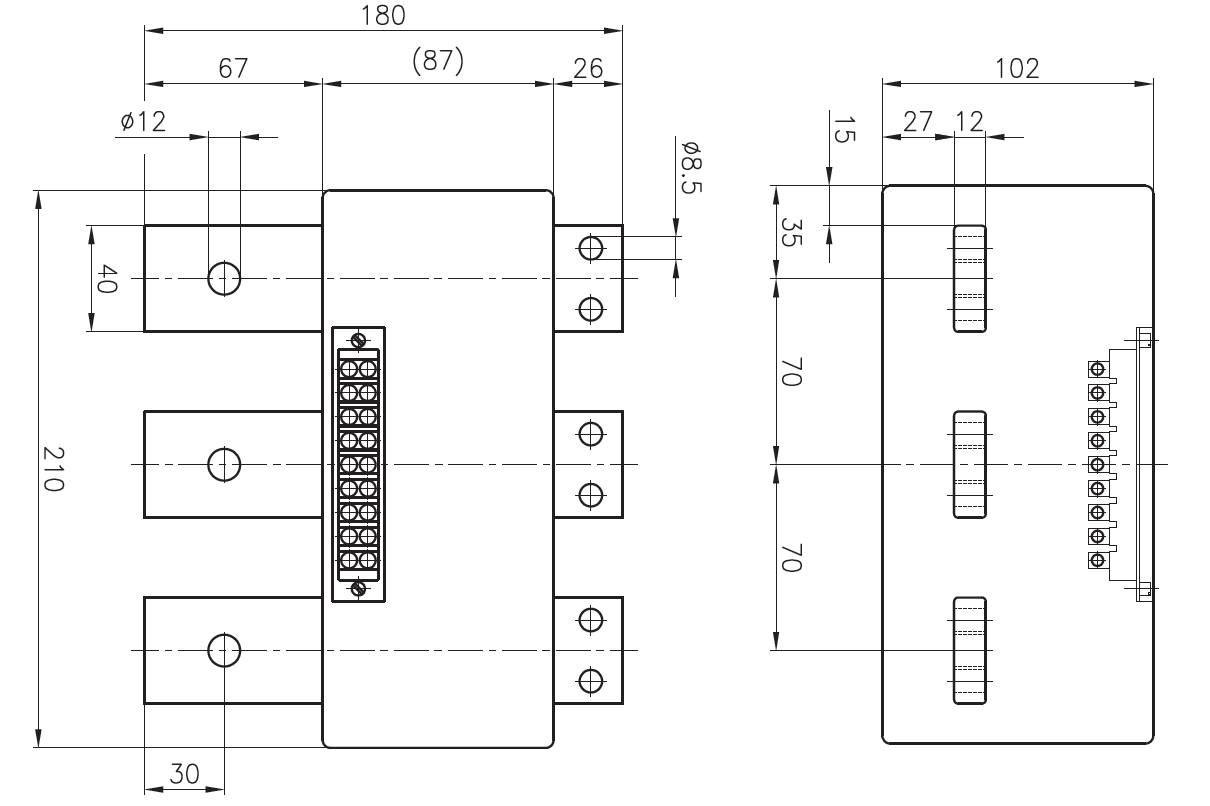

TMAX T6 3-phasig
![](/fileadmin/_processed_/7/c/csm_TMAXT6_3-phased_drawing_3-phasig_Massbild_11c8e4fb88.png)

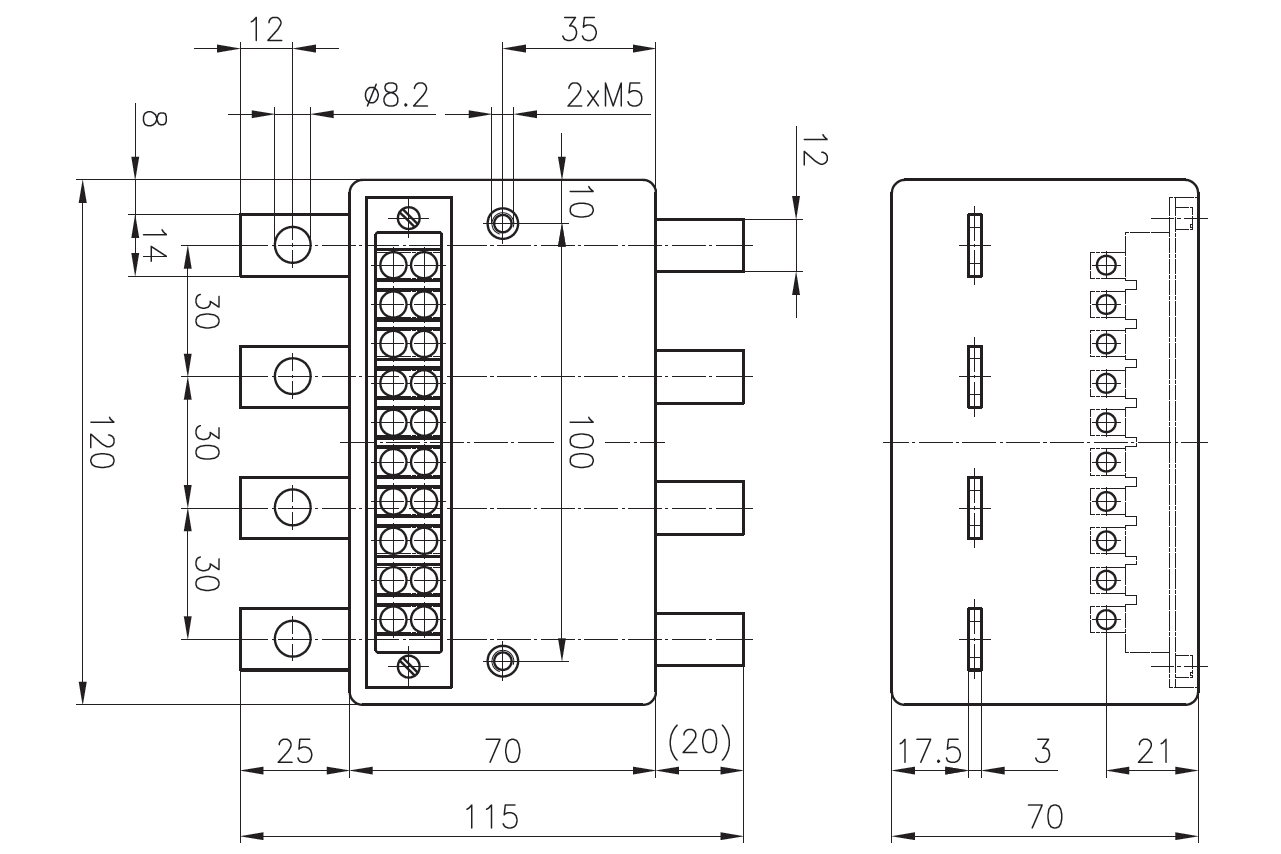

TMAX T2 4-phasig
![](/fileadmin/_processed_/b/1/csm_TMAXT2_4-phased_drawing_4-phasig_Massbild_7af8ab7d5a.png)

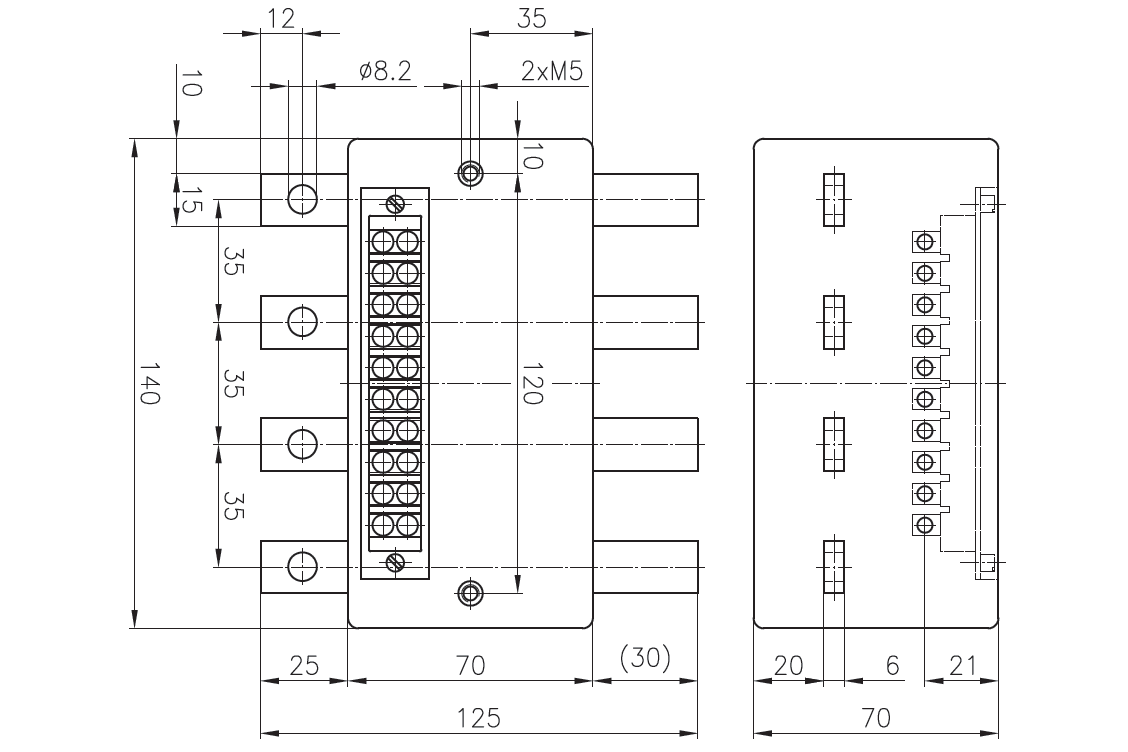

TMAX T3/T4 4-phasig
![](/fileadmin/_processed_/0/9/csm_TMAXT3_T4_4-phased_drawing_4-phasig_Massbild_cd0ba82bbe.png)

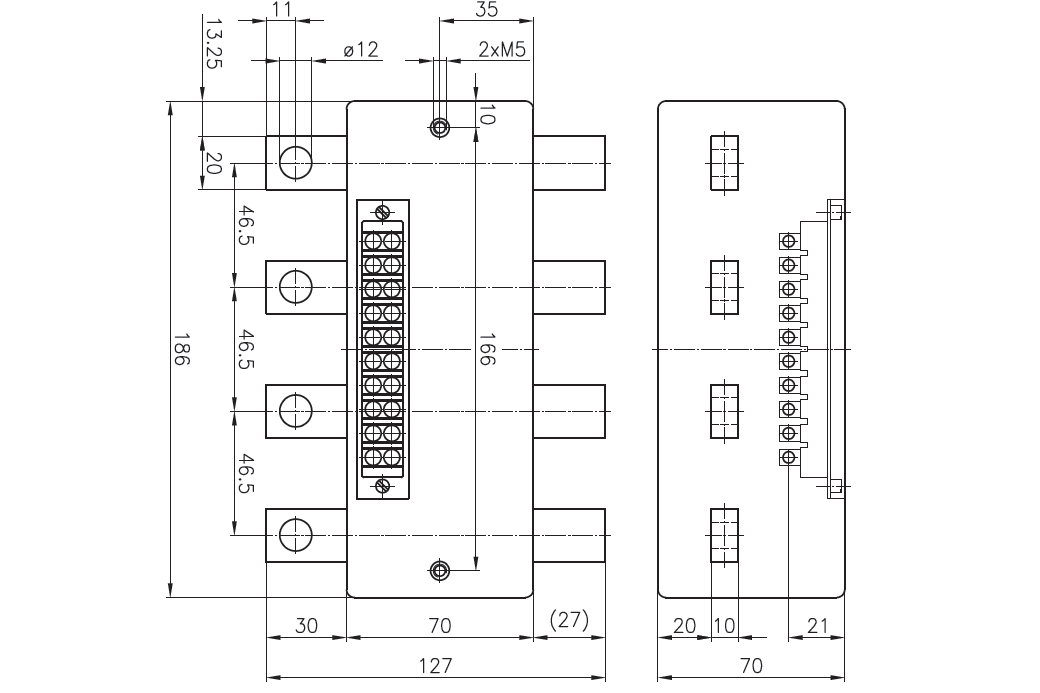

TMAX T5 4-phasig
![](/fileadmin/_processed_/f/d/csm_TMAXT5_4-phased_drawing_4-phasig_Massbild_3f35ecda4a.png)

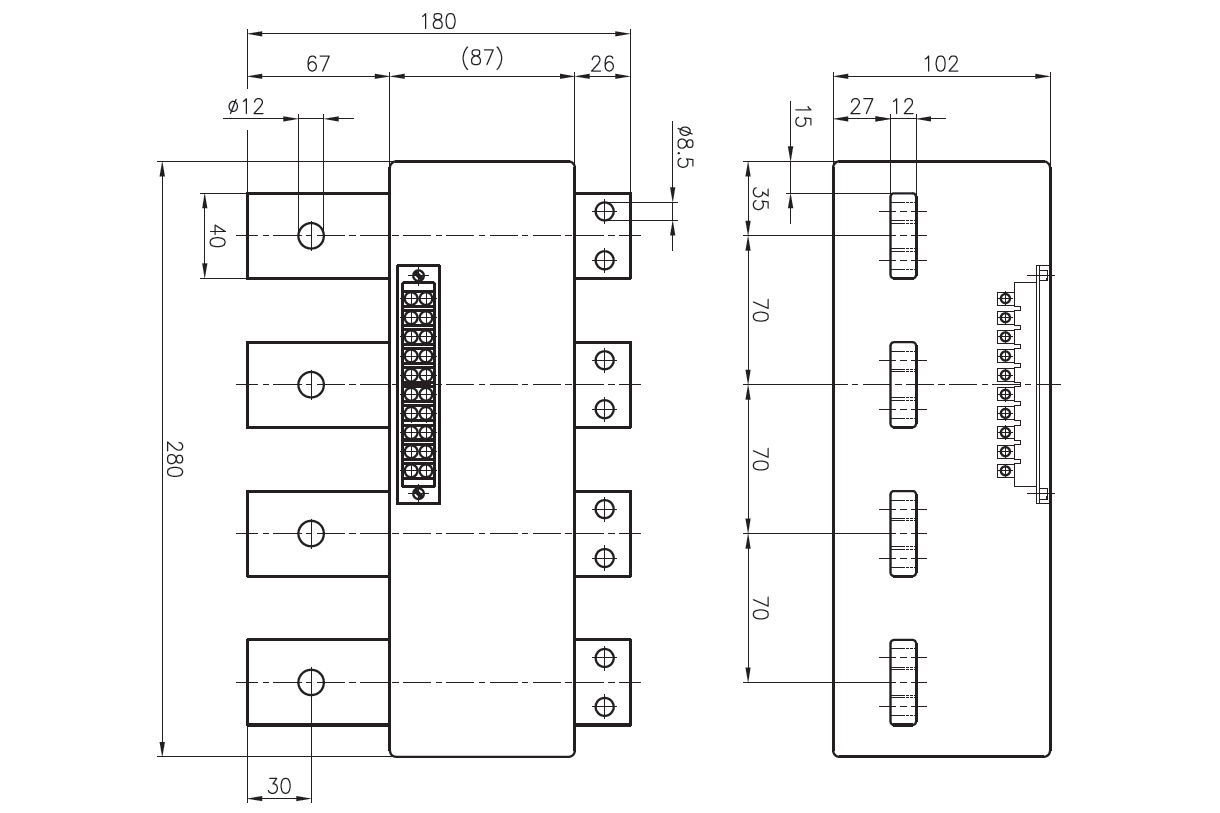

TMAX T6 4-phasig
![](/fileadmin/_processed_/a/1/csm_TMAXT6_4-phased_drawing_4-phasig_Massbild_debdd561ca.png)
