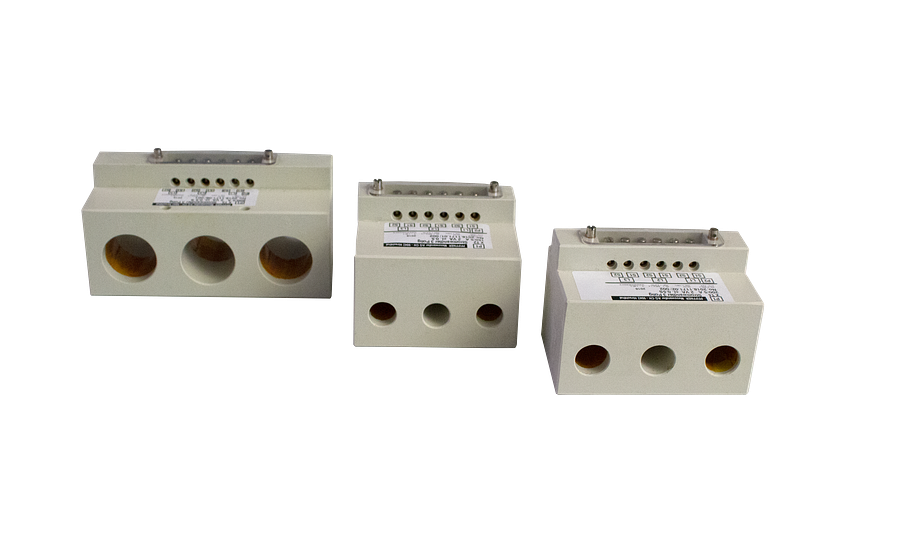

Stromwandler XT
Der XT wurde für den Leistungsschalter TMAX XT entwickelt.
![](/fileadmin/_processed_/d/3/csm_XT_product_image_Produktbild_2dfb2276c1.png)
- Zur Verwendung in kompakten Niederspannungs-Leistungsschaltern 60-600 A
- Kompakte Dreiphasen-Blockstromwandler
- Einfache und schnelle Installation
- Norm: IEC/EN 61869-2
- Offizielle Kalibrierung möglich
Spezifikationen und Downloads
Technische Spezifikationen
Technische Spezifikationen
Höchste Betriebsspannung | 0.72 kV |
Prüfspannung | 3 kV |
Frequenz | 50 Hz |
Thermischer Grenzstrom | 60 Ipr 1s |
Thermischer Dauerstrom | 105 % Ipr |
Überlastbarkeit | 5 % |
Genauigkeit | up to cl. 0.5 S |
Bürde | 2 VA |
Sekundär-Nennstrom | 5/1 A |
Primärströme XT2 | 60-100-150 A |
Primärströme XT4 | 200-300 A |
Primärströme XT5 | 300-400-600 A |

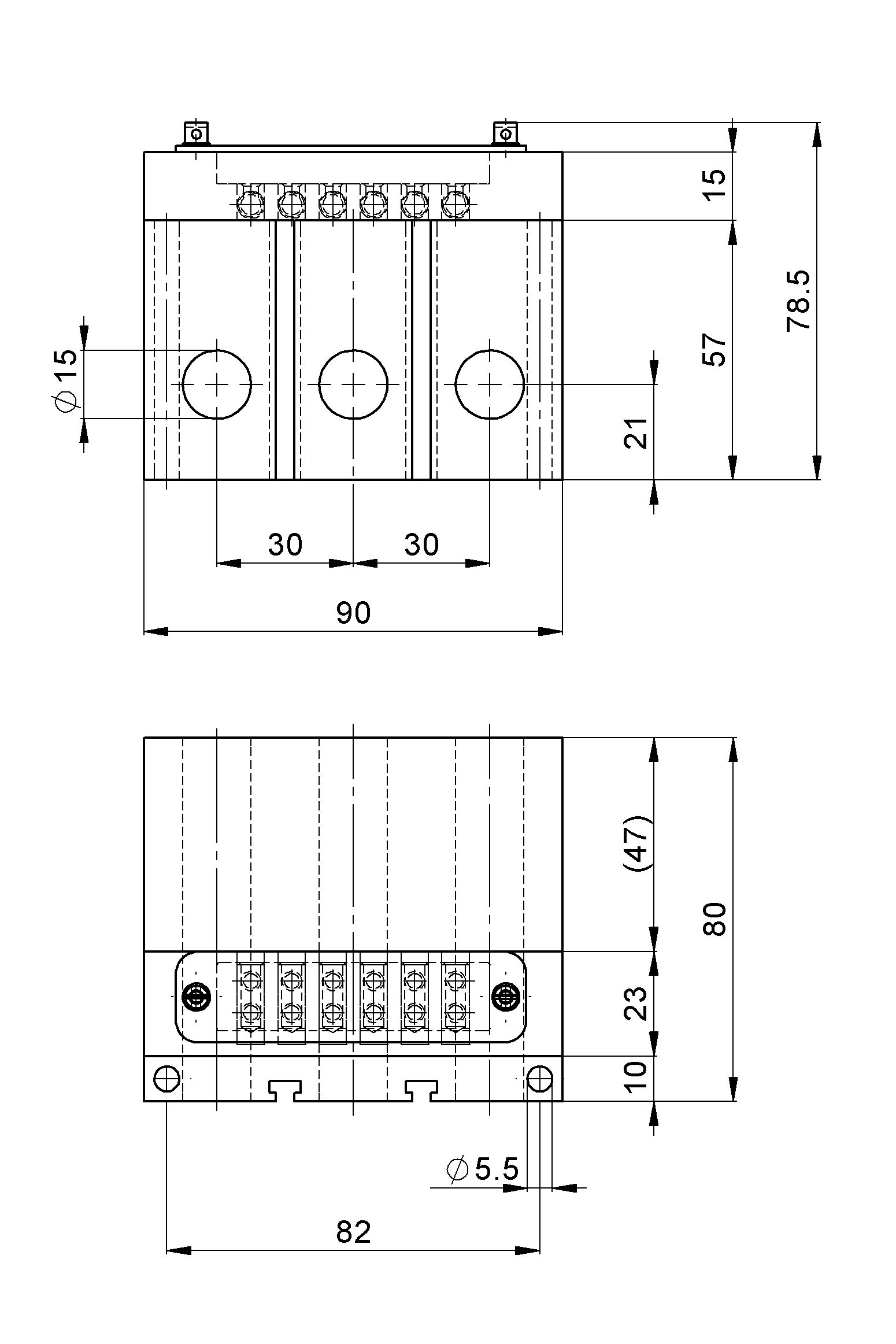

XT2 3-phasig
![](/fileadmin/_processed_/6/8/csm_XT2_3-phased_drawing_3-phasig_Massbild_69f6496a49.png)

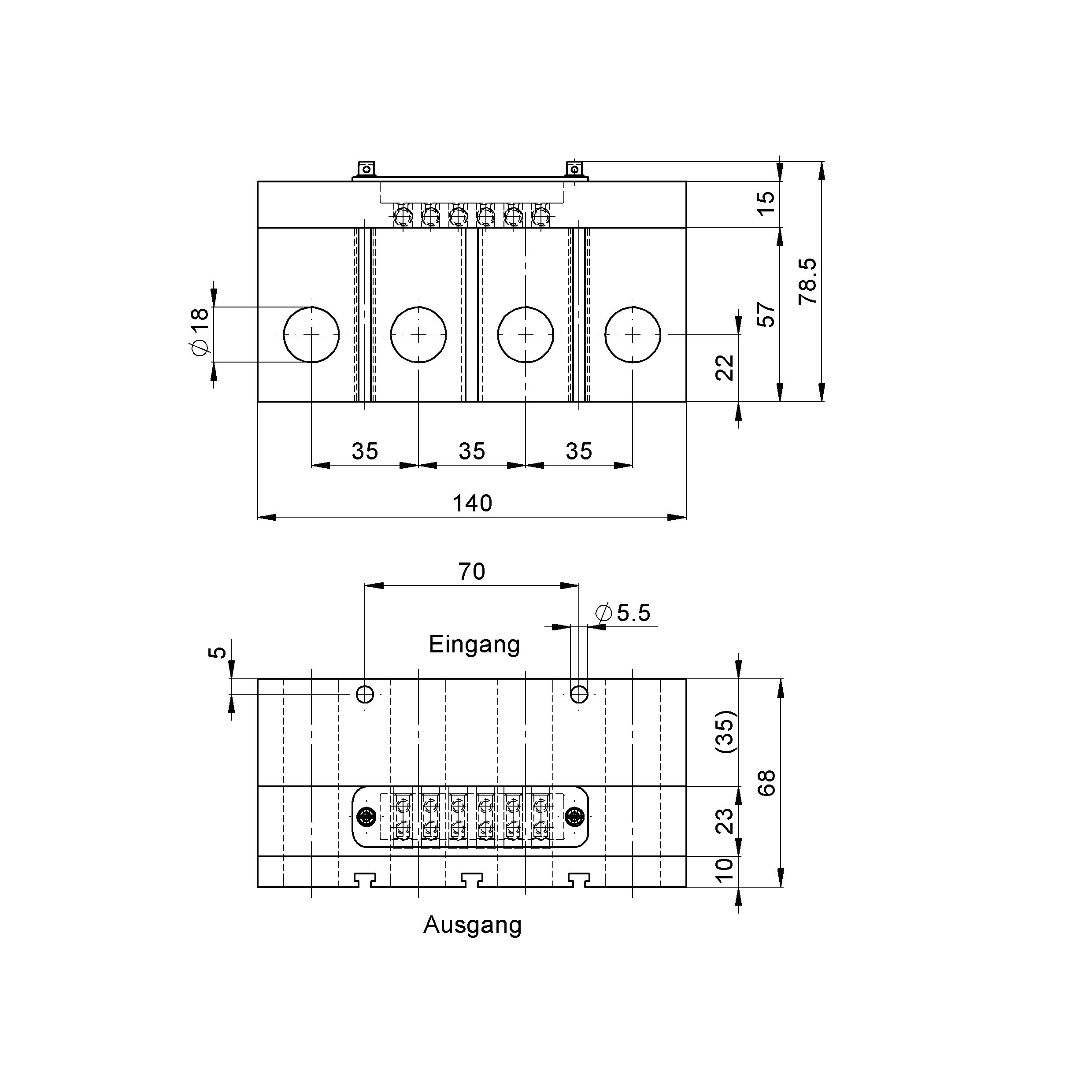

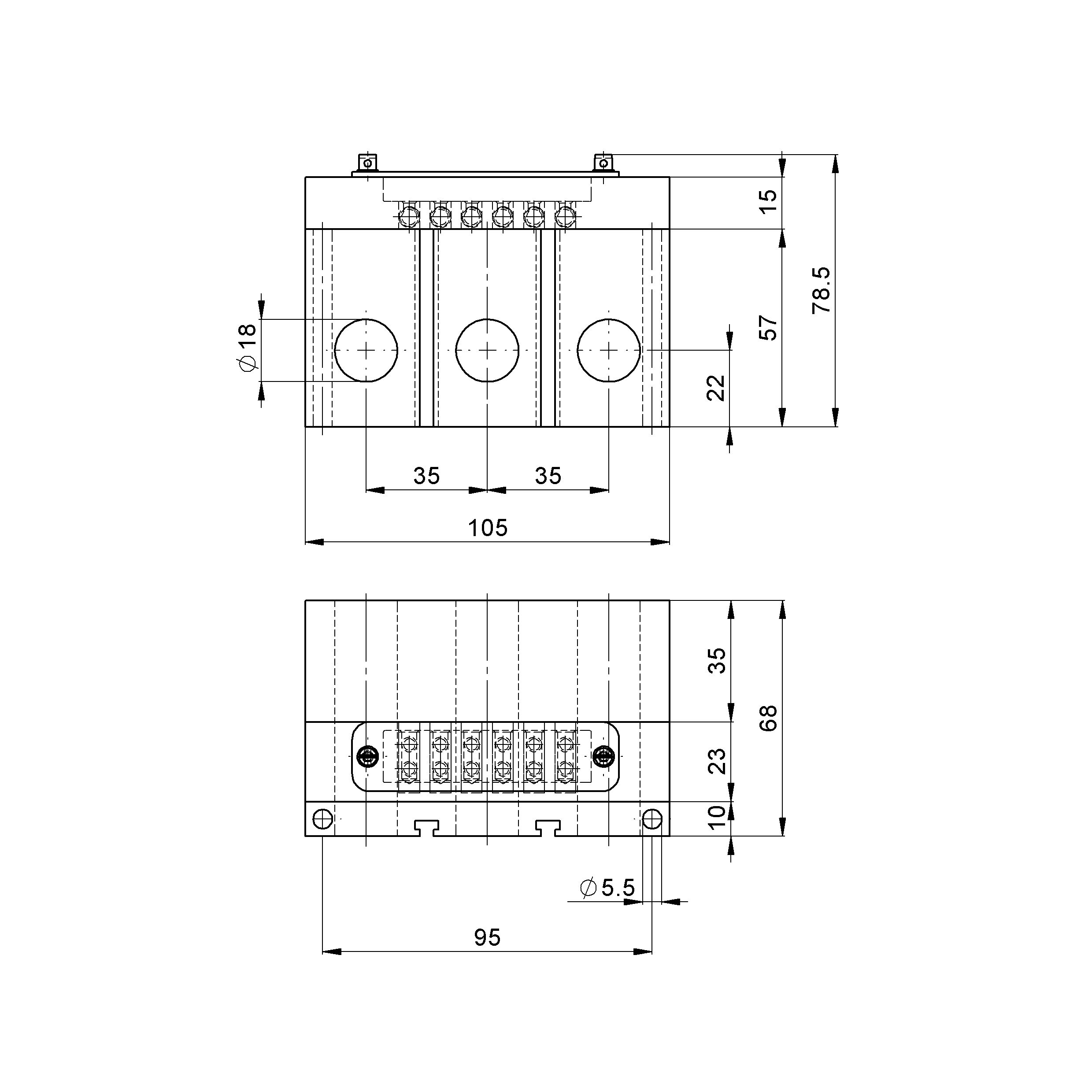

XT4
![](/fileadmin/_processed_/f/9/csm_XT4_3-phased_drawing_3-phasig_Massbild_ac6acc18d4.png)
![](/fileadmin/_processed_/1/1/csm_XT4_4-phased_drawing_4-phasig_Massbild_cfbd7cfdba.png)

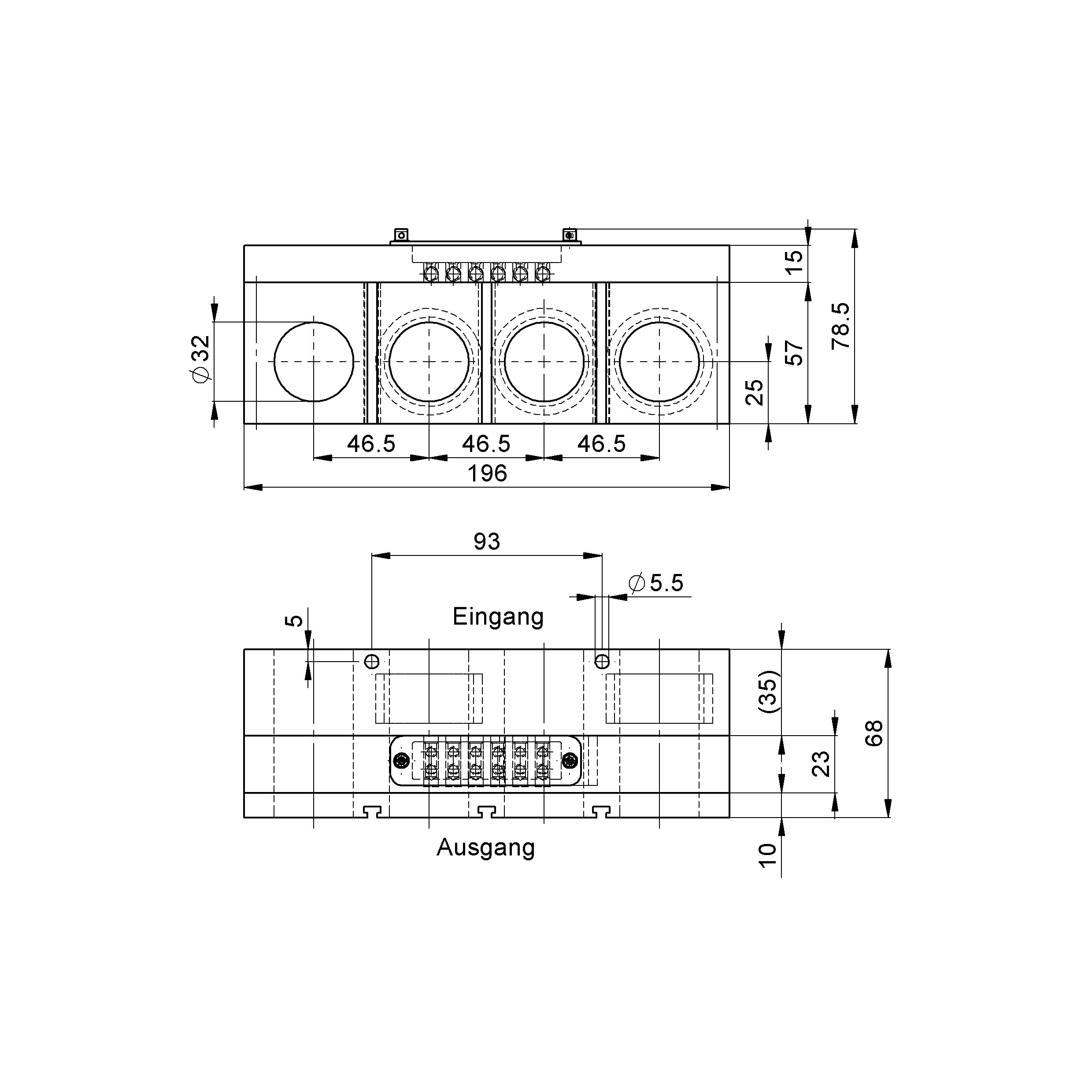

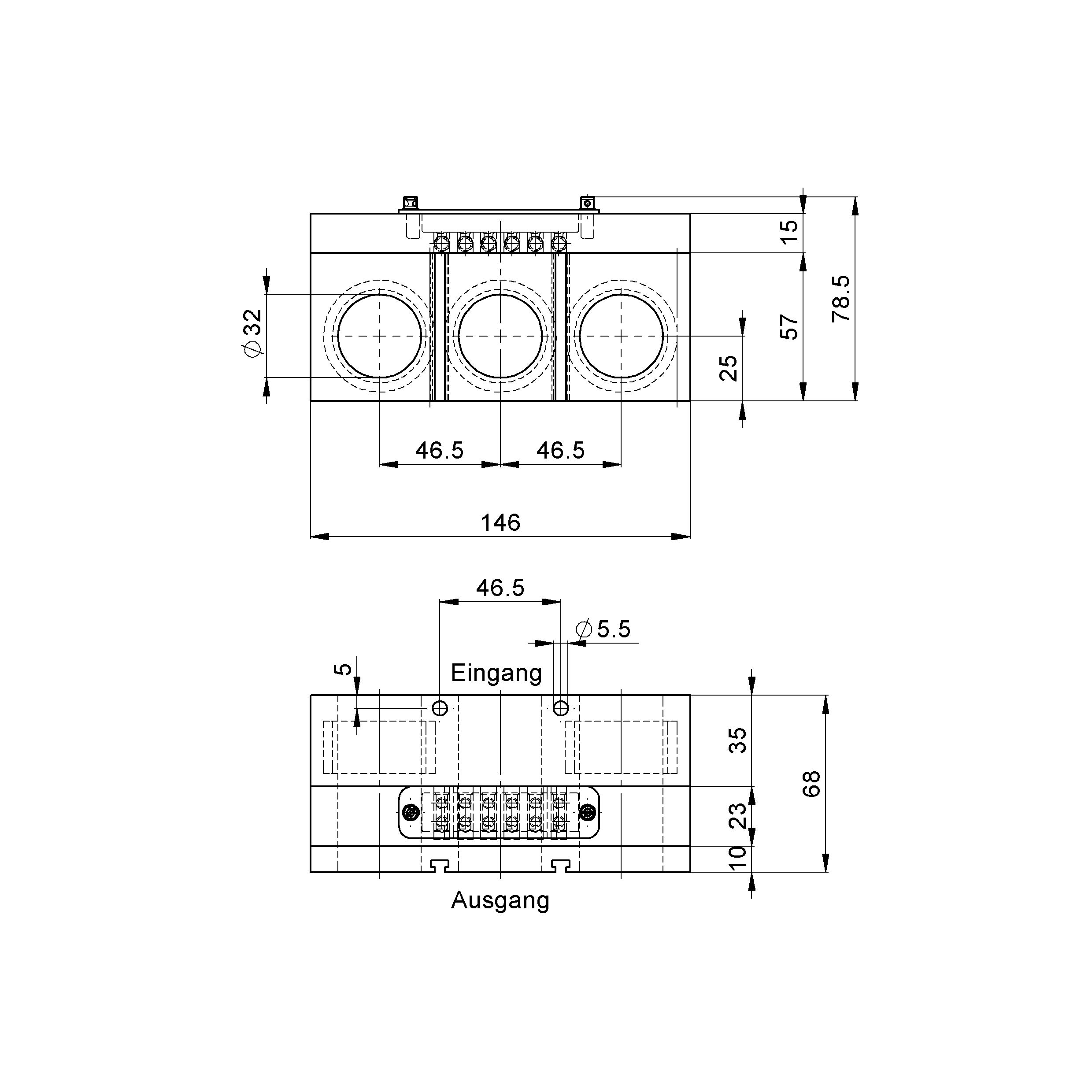

XT5
![](/fileadmin/_processed_/2/7/csm_XT5_3-phased_drawing_3-phasig_Massbild_f5b98b180c.png)
![](/fileadmin/_processed_/d/e/csm_XT5_4-phased_drawing_4-phasig_Massbild_e72279b9c9.png)

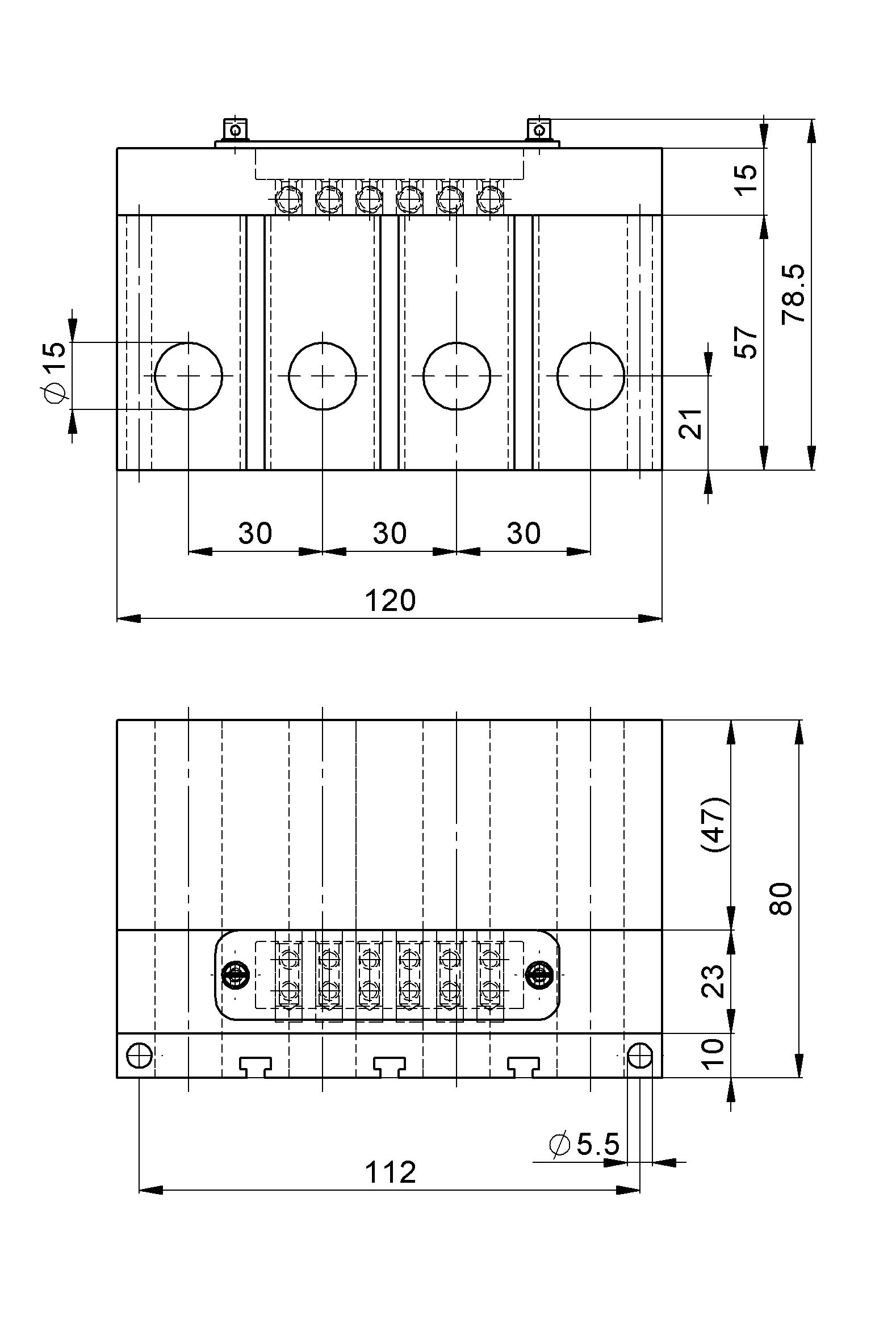

XT2 4-phasig
![](/fileadmin/_processed_/2/6/csm_XT2_4-phased_drawing_4-phasig_Massbild_1c5392a412.png)
