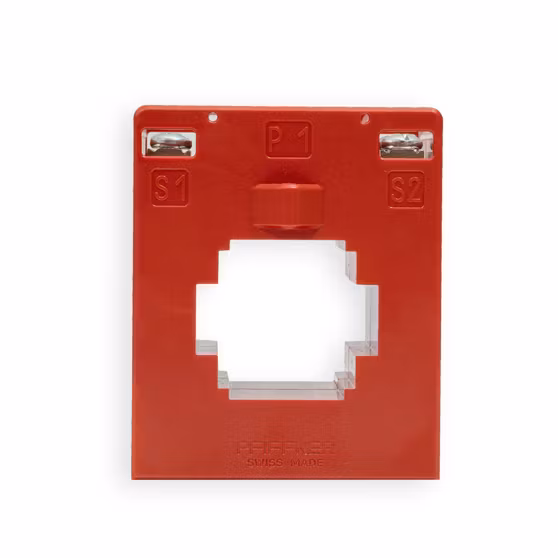

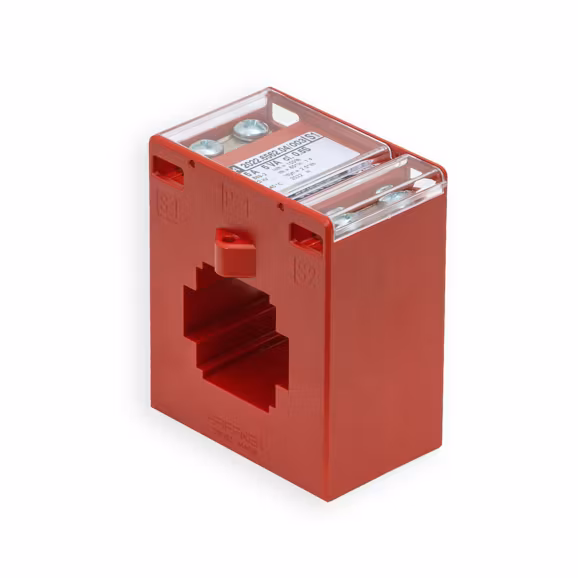

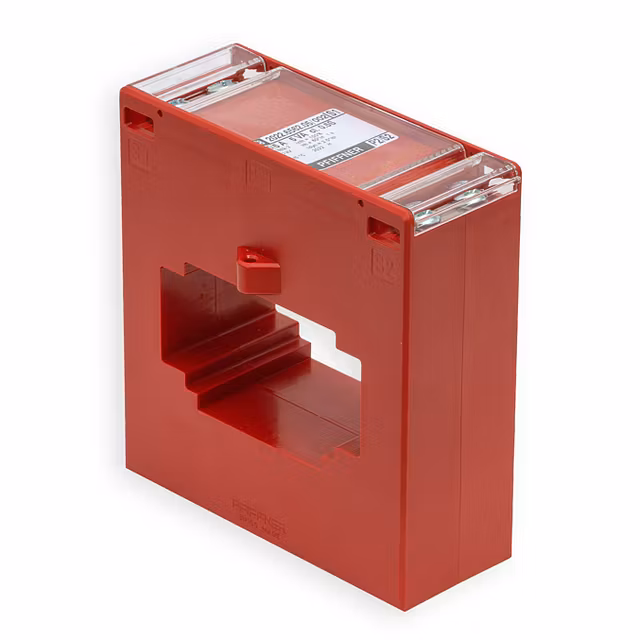

Current transformer TSC-PQ
Effective technology - a first big step towards continuous network condition monitoring.

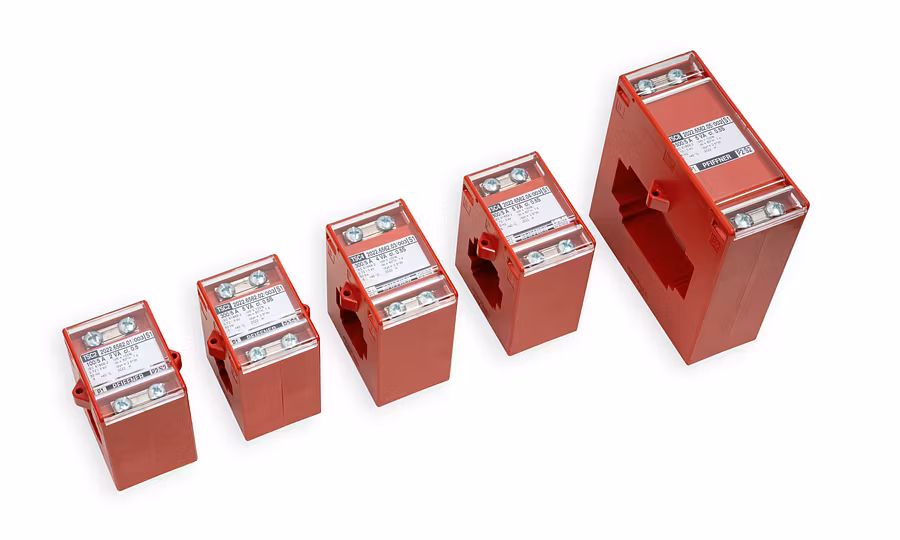

![](/fileadmin/_processed_/c/c/csm_PCH_DSC09476_23c7470f64.jpg)
Power quality is always in sight – with TSC-PQ
■ Precise measurement results
■ Minimal heat loss
■ Timely detection of disturbances
■ Ring core CT in polycarbonate shell design
■ Standard: IEC 61869-2
■ Busbar fastening clamps are integrated
■ The secondary terminals can be sealed and are accessible from two sides
Specifications and Downloads
Technical Specifications
Highest operating voltage | 0.72 kV |
Test voltage | 3.0 kV |
Cut-off frequency | ≥ 25 kHz |
Proof up to | 100 kHz |
Continuous thermal current | 100% Ipr |
Short-time thermal current | 60 Ipr 1s |
TSC-2 PQ
![](/fileadmin/_processed_/f/4/csm_TSC2_drawing_Massbild_b9c2663d50.png)
TSC-4 PQ
![](/fileadmin/_processed_/1/b/csm_TSC4_drawing_Massbild_8939bd0247.png)
TSC-8 PQ
![](/fileadmin/_processed_/a/f/csm_TSC8_drawing_Massbild_cb154f7d86.png)
