Transformador de corrente TKB 0,5-3
O transformador de soma funciona como construtor do valor total "ls" das correntes secundárias "lm1, lm2, ..." de diferentes TCs principais da seguinte forma:
Quando o transformador somador é usado para medição, os CTs principais e o transformador somador devem ser calibrados oficialmente na classe 0.2.

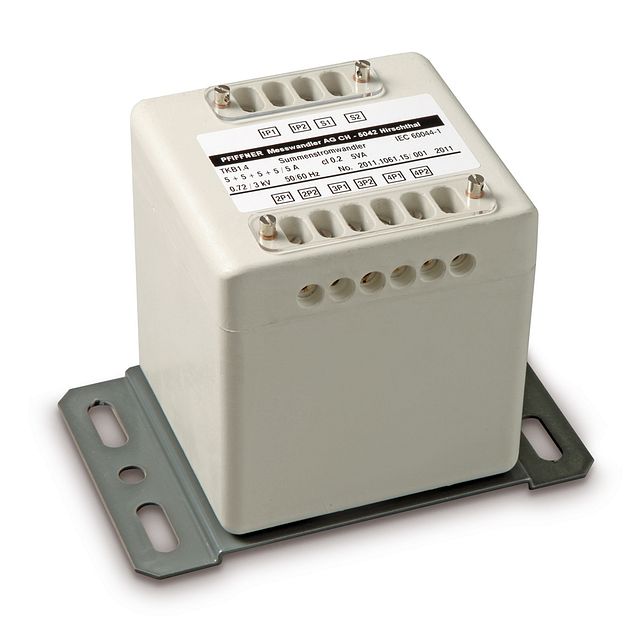

![](/fileadmin/_processed_/2/c/csm_TKB1_product_image_Produktbild_99a7620a08.jpg)
- Transformador de soma para máximo de 4 correntes
- Moldado em poliuretano, design compacto
- A placa de montagem faz parte da entrega
- À prova de trópico
- Terminais canalizáveis
- Norma: IEC/EN 61869-2
- Calibração oficial possível (excetoTKB 0,5)
Especificações e downloads
Especificações técnicas
Dados técnicos
Tensão operacional mais alta | 0,72 kV |
Tensão de teste | 3,0 kV |
Frequência | 50/60 Hz |
Corrente secundária | 5 ou 1 A |
Corrente térmica contínua | 120 % Ipr |
Corrente térmica de curta duração | 60 Ipr 1s |

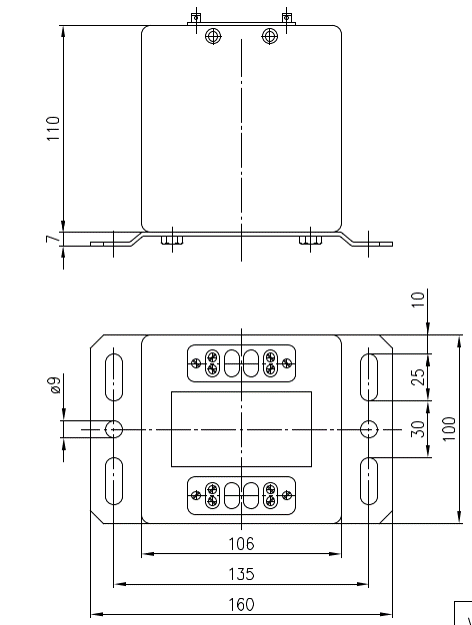

TKB1
![](/fileadmin/_processed_/f/e/csm_TKB1_ELP0.5_drawing_Massbild_37d224a199.png)
TKB2
![](/fileadmin/_processed_/8/c/csm_TKB2_drawing_Massbild_e50564a521.png)

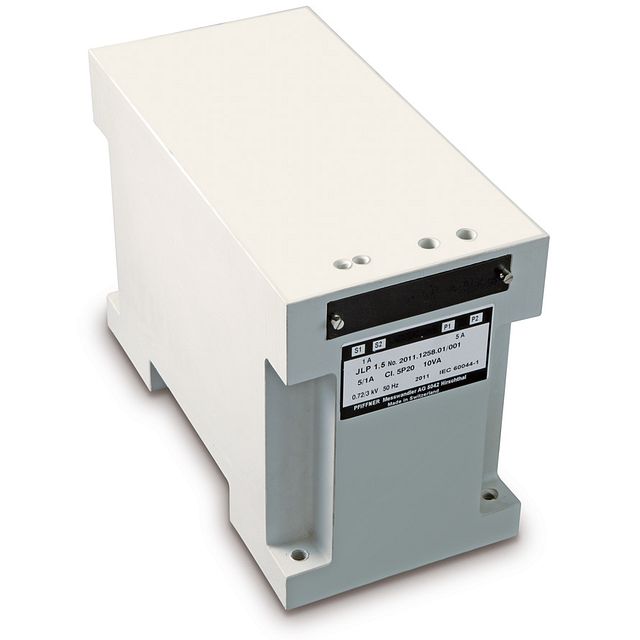

TKB3
![](/fileadmin/_processed_/e/a/csm_TKB3_drawing_Massbild_2928462229.png)
